После долгих раздумий купить новый кузов своему железному другу, похода по магазинам, посещения сайтов производителей, и прочих попыток найти хоть что-то, что меня устроило бы по всем параметрам, было решено этот самый кузов сделать самому. За основу был взят уже слегка замодденный корпус Chieftec LCX-04B-B-A.
Это начало самого масштабного, технически сложного, длительного и дорого проекта... По крайней мере, именно таким он является для меня. Основой будущему чуду высоких технологий послужил и без того отличный кузов Chieftec LCX-04B-B-A:


К моменту начала этого проекта, корпус уже был слегка моддернизирован:


Сталь 1мм, 4мм аллюминий, сетчоки, решёточки.., в общем, хороший корпус. Но, к сожалению за 4 года использования он наскучил до безумия! На раздумия над тем, что я хчоу получить ушёл вечер и следующие полдня. Не люблю теорию, практика лучше... За день я полностью раскрутил корпус до последнего винтика, сложив всё железо в сторонке. Далее я разметил верхнюю крышку:


И вырезал дремелем необходимые мне отверстия:


Вырезав всё, что нужно, выгнув душки, просверлив отверстия под будушую начинку и зашкурив, вышло следующие:



Отдохнув вечер, с утра пораньше принялся дальше доставать соседей дремелем и электролобзиком - вырезал отверстия в шасси:


Вид на корпус снизу (окна в дне корпуса):

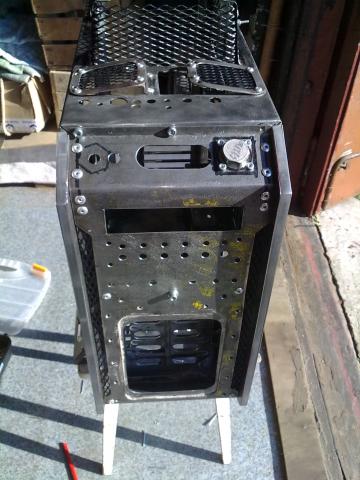

Вид на заднюю панель корпуса (было вырезано большое окно):


За вырезанием всевозможных окон где только можно, прошла неделя. К сожалению, у этого корпуса родное место блока питания находится вверху, что мне лично очень не нравилось. Большая железная коробка закрывеат обзор на комплектующие, особенно елси корпус стоит на полу (где он и будет находистя в законченном своём виде). В результате 2-х дней терзаний, сомнений, раздумий и т.д. меня осинило... А почему блок питания нельзя разместить как это делаестя сейчас в топовых корпусах - снизу. Для этой задумки был приобретён металический уголок (в магазине продаётся для обивки порогов). Из этого уголка были согнуты следующие конструкции: Сам уголок в размеченном под распилку виде:


Вырезанная и согнутая конструкция:



Сверлим отверстия под наши "ножки" и крепим их заклёпками и винтами (смотря где что удобнее использовать):



Вполне удовлетворённый результатом работы, я принялся за изготовление накладных панелей. Панели были изготовлены из 1мм стали: Правая:


Левая:


Панельки были зачищенны до металла и установлены на свои места. Все стыки промазаны \"момент гермет\" для большей крепкости и светонепроницаемости:


Так же все лишние отверстия в кузове были замазаны эпоксилином и зашкурены.

По плану далее следовало приобретение парочки 140 мм вентиляторов, что я и сделал. Пропллеры были разобранны, лопасти покрашены в синий флур, корпуса в чёрный глянцевый. Устанволенно по 4 ультро-ярких синих светодиода в каждый. Пропеллеры:


Подсветка:



Покраска:

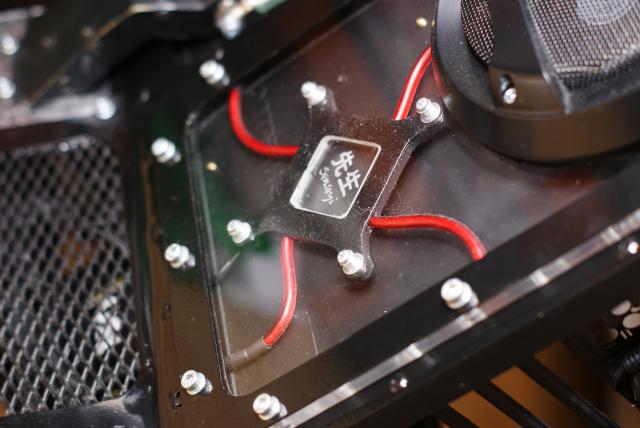

Вентиляторы в собранном виде были устанволены в верхнюю крышку будущего кейса. Крышка была заранее покрашена, пролакированна (правда, в последствии пришлось покрытие переделывать...). Так же были вырезаны панели из оргстекла толщинной 8мм: Резка, обточка, сверление, зашкуривание, склеивание, скручивание, сборка плексовых панелей:

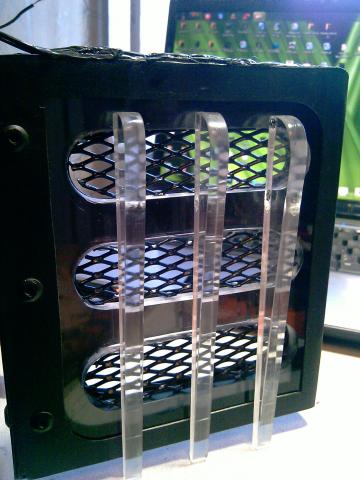

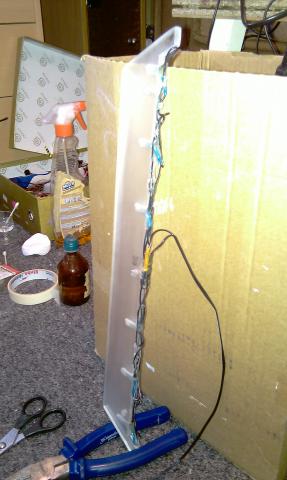

Доработка плексовых панелей, путём установки светодиодов, раундинга проводки от них:

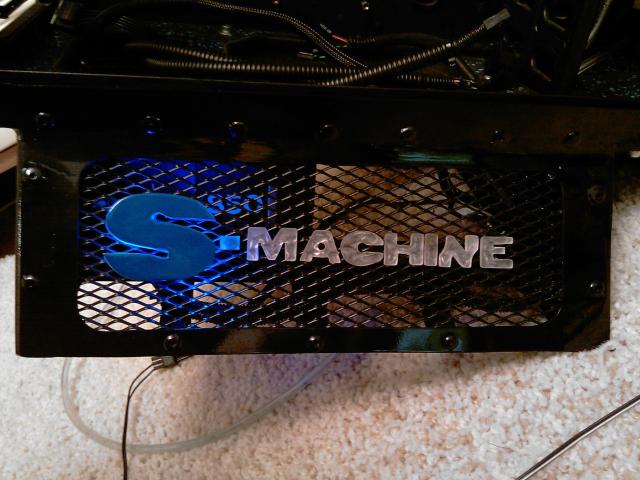

Так же из 4мм плекса, металлической сетки, 1мм стали была сделанна надпись с названием проекта:






Продолжаю работы над своим проектом, который затянулся уже на добрых 4 месяца...

На данном этапе моддинга я перешёл к резке калённой листовой стали толщинной 1мм (благо её у меня запасы такие, что Камаз хватит сделать). Из неё (стали) с помощью турбинки, дремеля, напильника, наждачки, примерно вот таким вот способом:


Были изготовлены новые панели:


Боковые:






После долгой работы над мордой, получил следующую \"панель управления полётами\":


Продолжив свою работу, я изготовил \"картер\" своего будущего системника (его предназначение раскроется в следующей и финальной статье):













После шпатлёвки, чистки и покраски:

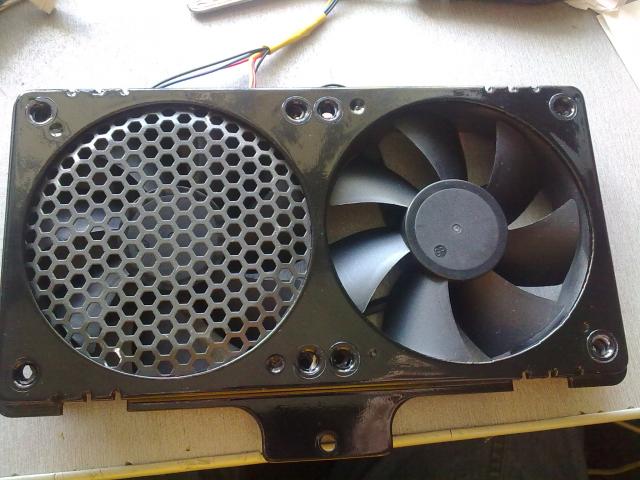

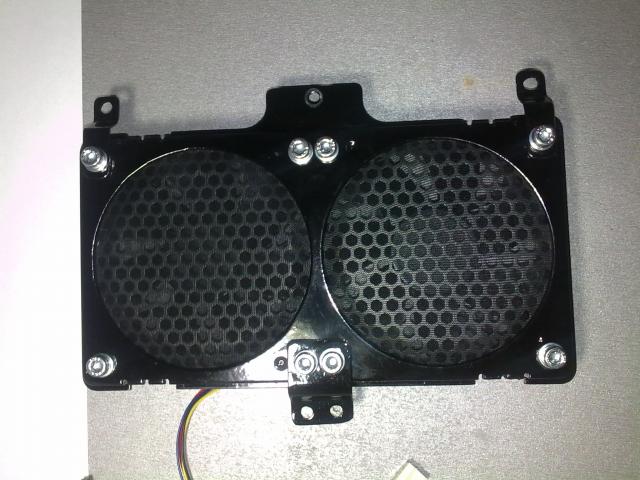

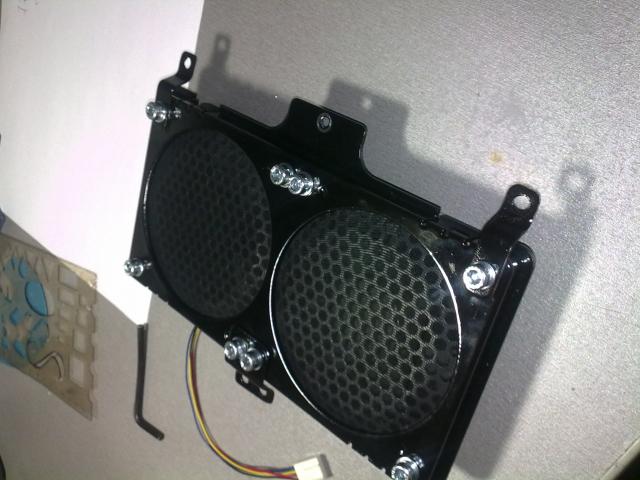

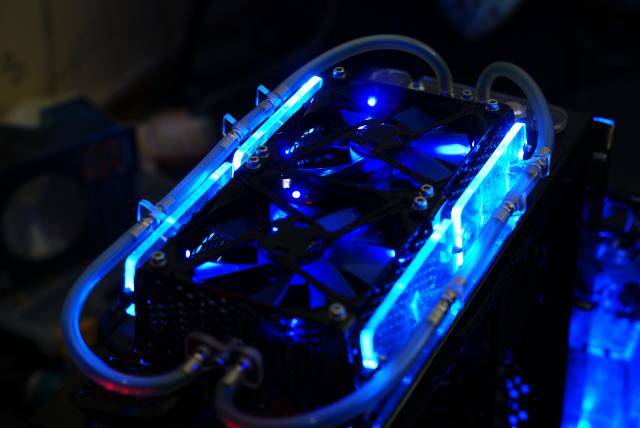

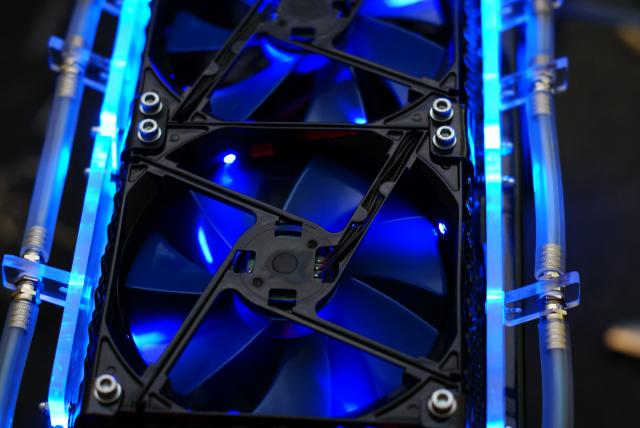

Установка пропеллеров:



Низ:



Все помнят фильм "Назад в будущее"? Та, наверное, все... Или, по крайней мере, слышали... Ну так вот, теперь у меня есть своя версия потокового накопителя (так сказать) :)
P.S. в будущее отправляться ещё не пробовал.

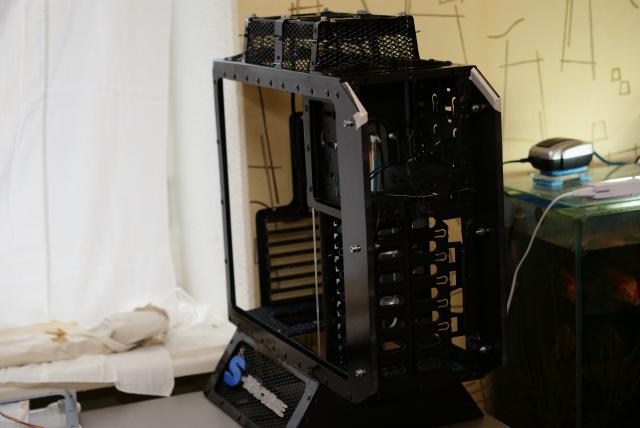

Сборка корпуса продолжается:












Медленно, но верно работаю над корпусом. Сейчас стараюсь проработать каждую мелочь :


Занялся нижней частью корпуса, а именно его основанием - ножками\подставкой:

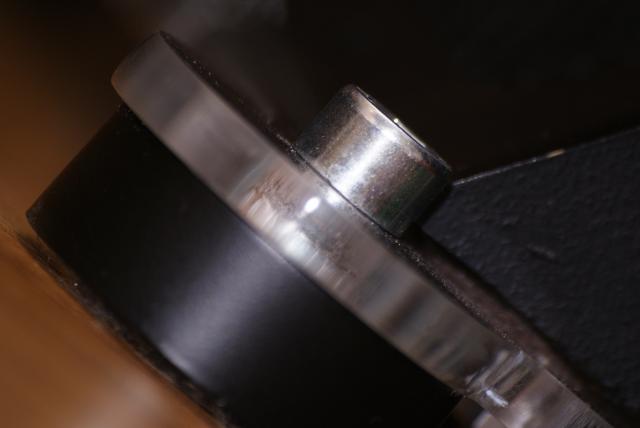

На деталь вырезанную из плекса (резал лобзиком), обточенную, полированну. и пр., креплю заранее приготовленные ножки. Ножки так же были получены путём резки мебельных на высоких на 4 коротких, последующей покраски:

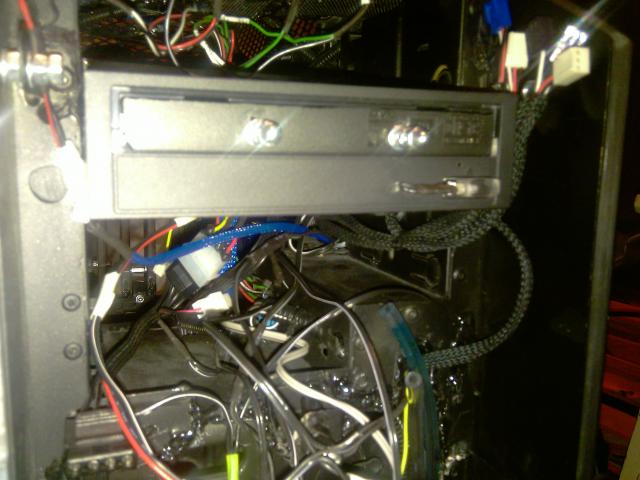

Установка других компанентов системы:





Изготовил накладки на верхние пропеллеры:


Вырезал, обточил и покрасил будущую заглушку для привода


Закончил кабельканал:





Изображение>

На этом, пока что, всё. Продолжение следуюет в ближайшее время, надеюсь! :)


Последний раз редактировалось Senseyi 18.01.2011 17:58, всего редактировалось 1 раз.


 Заголовок сообщения: Re: S-machine
СообщениеДобавлено: 17.01.2011 20:31
Практик
Аватара пользователя

Зарегистрирован: 17.01.2011 20:07
Сообщения: 243
Откуда: Северодвинск



 Заголовок сообщения: Re: S-machine
СообщениеДобавлено: 17.01.2011 20:32
Практик
Аватара пользователя

Зарегистрирован: 17.01.2011 20:07
Сообщения: 243
Откуда: Северодвинск



 Заголовок сообщения: Re: S-machine
СообщениеДобавлено: 17.01.2011 20:32
Практик
Аватара пользователя

Зарегистрирован: 17.01.2011 20:07
Сообщения: 243
Откуда: Северодвинск



 Заголовок сообщения: Re: S-machine
СообщениеДобавлено: 17.01.2011 20:32
Практик
Аватара пользователя

Зарегистрирован: 17.01.2011 20:07
Сообщения: 243
Откуда: Северодвинск



 Заголовок сообщения: Re: S-machine
СообщениеДобавлено: 17.01.2011 20:32
Практик
Аватара пользователя

Зарегистрирован: 17.01.2011 20:07
Сообщения: 243
Откуда: Северодвинск



 Заголовок сообщения: Re: S-machine
СообщениеДобавлено: 17.01.2011 20:33
Практик
Аватара пользователя

Зарегистрирован: 17.01.2011 20:07
Сообщения: 243
Откуда: Северодвинск



 Заголовок сообщения: Re: S-machine
СообщениеДобавлено: 17.01.2011 20:34
Практик
Аватара пользователя

Зарегистрирован: 17.01.2011 20:07
Сообщения: 243
Откуда: Северодвинск

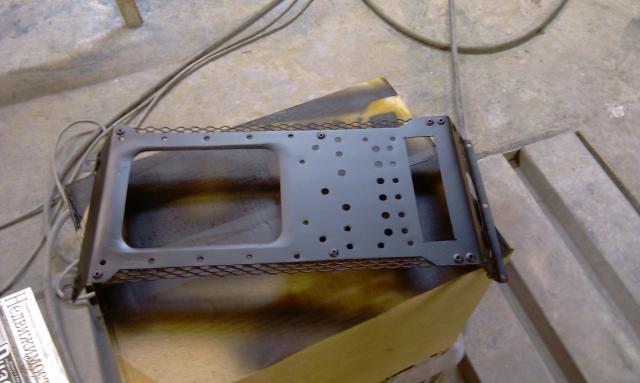

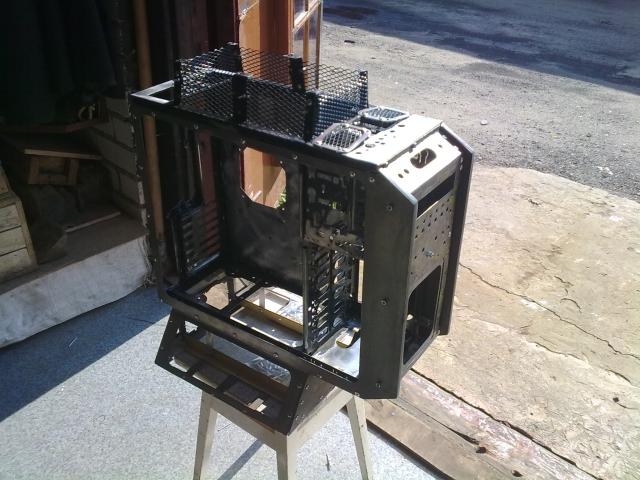

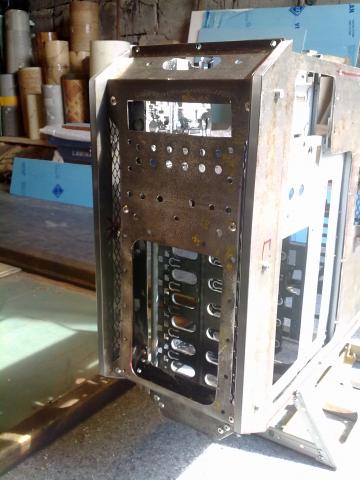

Общий вид корпуса после покраски, ещё до сборки:






 Заголовок сообщения: Re: S-machine
СообщениеДобавлено: 17.01.2011 20:34
Практик
Аватара пользователя

Зарегистрирован: 17.01.2011 20:07
Сообщения: 243
Откуда: Северодвинск




 Заголовок сообщения: Re: S-machine
СообщениеДобавлено: 17.01.2011 20:36
Практик
Аватара пользователя

Зарегистрирован: 17.01.2011 20:07
Сообщения: 243
Откуда: Северодвинск
Жёсткое охлаждение, иначе говоря - охлаждение жёстких :)

Режем:


Вставляем


Вторую:


Обтягивеам колготками ( не смеяться там ) :






 Заголовок сообщения: Re: S-machine
СообщениеДобавлено: 17.01.2011 20:37
Практик
Аватара пользователя

Зарегистрирован: 17.01.2011 20:07
Сообщения: 243
Откуда: Северодвинск



 Заголовок сообщения: Re: S-machine
СообщениеДобавлено: 17.01.2011 20:37
Практик
Аватара пользователя

Зарегистрирован: 17.01.2011 20:07
Сообщения: 243
Откуда: Северодвинск



 Заголовок сообщения: Re: S-machine
СообщениеДобавлено: 17.01.2011 20:38
Практик
Аватара пользователя

Зарегистрирован: 17.01.2011 20:07
Сообщения: 243
Откуда: Северодвинск





 Заголовок сообщения: Re: S-machine
СообщениеДобавлено: 17.01.2011 20:51
Руководство проекта
Аватара пользователя

Зарегистрирован: 22.05.2004 22:35
Сообщения: 2144
Откуда: Kiev-Na-Dn!pre
Senseyi
Приветствую у нас на форуме :beer:
Согласен с тем что Чифы отличная основа для моддинга, а единственный вариант получить то что надо - это делать корпус самому :dremel:

_________________



 Заголовок сообщения: Re: S-machine
СообщениеДобавлено: 17.01.2011 21:10
Практик
Аватара пользователя

Зарегистрирован: 17.01.2011 20:07
Сообщения: 243
Откуда: Северодвинск
N!ck, :beer: спасибо!



 Заголовок сообщения: Re: S-machine
СообщениеДобавлено: 17.01.2011 21:32
Практик
Аватара пользователя

Зарегистрирован: 04.10.2007 18:45
Сообщения: 205
ВО!!!! еще пару работ и Модд Месяца будет с чего выбирать! :beer: Отличный ворк, много ручной роботы интересных решений!



 Заголовок сообщения: Re: S-machine
СообщениеДобавлено: 19.01.2011 17:43
Практик
Аватара пользователя

Зарегистрирован: 17.01.2011 20:07
Сообщения: 243
Откуда: Северодвинск
Tirex
а что там за мод месяца? Кто участвует? как участвовать? :light:



 Заголовок сообщения: Re: S-machine
СообщениеДобавлено: 19.01.2011 17:49
Практик
Аватара пользователя

Зарегистрирован: 04.10.2007 18:45
Сообщения: 205
Senseyi писал(а):
Tirex
а что там за мод месяца? Кто участвует? как участвовать? :light:



viewtopic.php?f=14&t=5100&p=22296#p22296 :gent:



 Заголовок сообщения: Re: S-machine
СообщениеДобавлено: 19.01.2011 20:22
Практик
Аватара пользователя

Зарегистрирован: 17.01.2011 20:07
Сообщения: 243
Откуда: Северодвинск
Tirex
ага... спасибо! Т.е. делать, кроме как вести тему, нчиего собтсвенно и не надо... отлично.

Тогда продолжаем!



 Заголовок сообщения: Re: S-machine
СообщениеДобавлено: 19.01.2011 21:21
Практик
Аватара пользователя

Зарегистрирован: 17.01.2011 20:07
Сообщения: 243
Откуда: Северодвинск

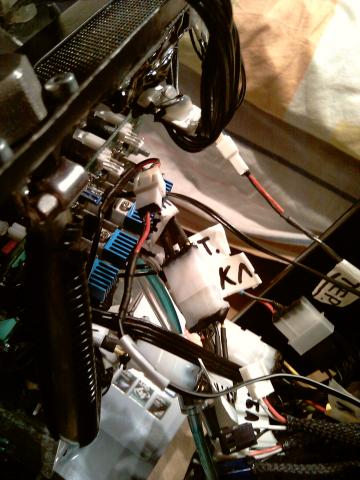

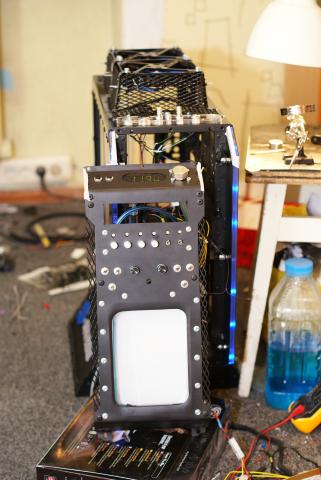

Сборка передней панели.

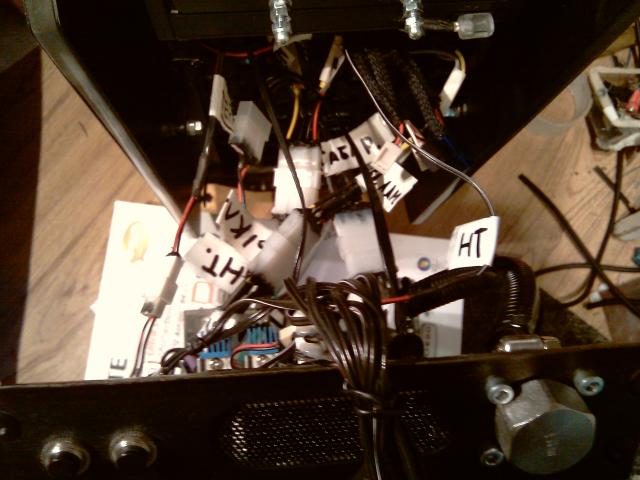

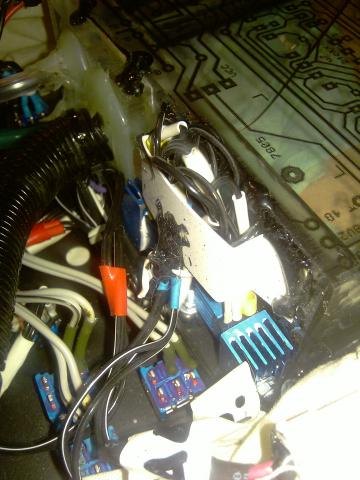

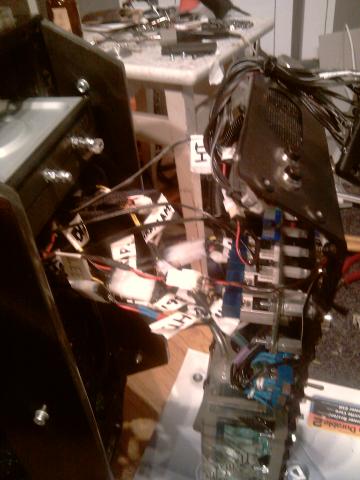

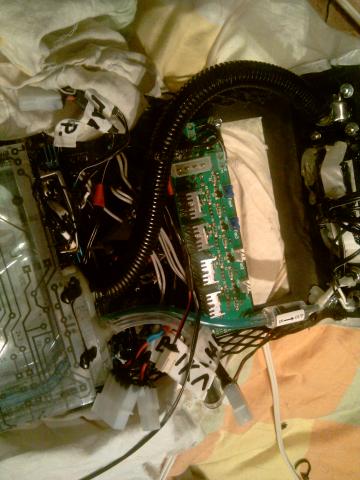

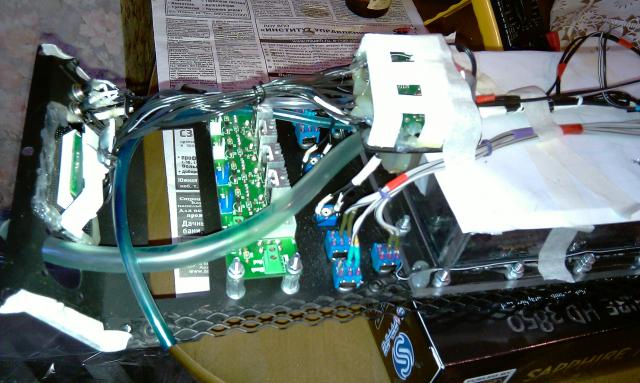

Вид изнутри, монтаж проводки и систем:
